Большинство людей с уверенностью утверждают, что сделать парогенератор для бани своими руками сложно. Проще купить готовую установку. Мы постараемся убедить вас в обратном. Продемонстрируем несколько вариантов, как сделать парогенератор своими руками.

Содержание

Принцип работы парогенератора и его разновидности

Парогенератор – прибор, который превращает воду в пар. Если ранее такую установку использовали исключительно в промышленных масштабах, то сегодня ее все чаще можно встретить в быту, где она является составной или главной частью бани или парилки. Парогенератор занимает не много места, стоит гораздо дешевле каменных печей, не требует дополнительного сооружения дымохода и соблюдения множества правил безопасности. Устройство выпускает влажный, а не сухой пар, выдавая температуру от 35 до 90 °С, которую можно изменять при помощи пульта управления.

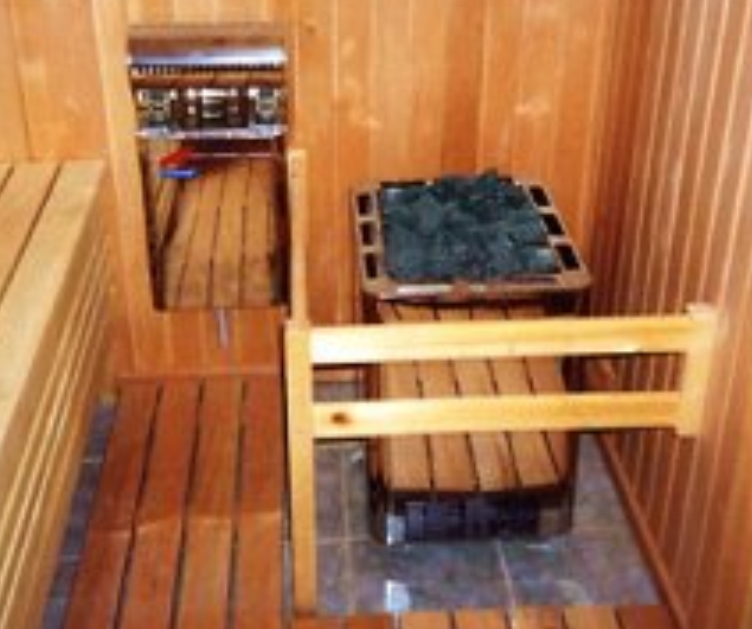

Парогенератор

Парогенератор

Современные парогенераторы разделяют на промышленные и бытовые. Они отличаются размером и мощностью. Для домашнего использования мощность паровой установки варьируется в пределах от 4 до 16 киловатт, промышленные установки намного мощнее, они рассчитаны на напряжение от 220 до 380 В. Выбрать подходящий парогенератор, опираясь на размеры помещения – не проблема. Для бани 10–13 м3 будет достаточно парогенератора мощностью 8–9 киловатт, 15 м3 – 12 киловатт, а для мини-парилки – 5 киловатт.

Парогенераторы также отличаются способом подачи воды – он может быть ручным или автоматическим (залив из водопровода). Практически все промышленные установки производят с автоматической подачей воды, датчиком контролера температуры воздуха и пара. Нагрев воды строится по-разному. Один из них – электродный. Вода проходит через специальные электроды, которые и нагревают жидкость до температуры испарения. Второй вариант – парогенератор с ТЭНом. Самый понятный и простой. Вода нагревается при помощи специального устройства, которое имеет разную мощность. И третий, индукционный нагрев построен на том же принципе, что и работа микроволной печи – путем преобразования электромагнитного СВЧ-поля в тепло.

Заводской парогенератор – это компактный металлический корпус, который включает парообразователь, блок подготовки воды, насос для подачи воды и пара, сам бак с водой, датчик регулировки температуры и блок управления.

Рекомендуем

Как вмонтировать парогенератор в мини-парную?

Для уютной дачи или частного дома многие любители приобретают фитобочки. Это небольшая баня, рассчитанная на одного человека. Внешне она представляет собой бочку, внутри которой расположено сидение, дверцы бани легко открываются и закрываются, в верхней части конструкции предусмотрено отверстие для головы. Принцип работы фитобочки основан на создании фитопаросауны. Вы располагаетесь в мини-бане и закрываете дверцы, снаружи остается только голова, вокруг шеи укладывается полотенце, которое предотвращает выход пара из фитобочки. Процедура длится около 15 минут, а для прогрева мини-парилки используется парогенератор, который вы сможете с легкостью сделать своими руками.

Для его изготовления вам понадобятся:

  • гибкий металлический шланг для смесителя длиной 1,5–2 м;
  • пластиковая канистра с крышкой объемом 5–10 л;
  • металлопластиковая труба диаметром 2–3 см и длиной чуть меньше дна фитобочки;
  • изолента;
  • фитинг-тройник для крана;
  • термометр с электронным табло;
  • герметик;
  • нагревательный элемент (ТЭН);
  • электрический провод с вилкой;
  • шуруповерт, сверла.

Начинаем работу с закрепления ТЭНа внутри пластиковой канистры. Для этого просверливаем в емкости отверстия необходимого диаметра и вставляем в них нагревательный элемент, соединяем электрические клеммы с наружным проводом. Во избежание короткого замыкания и удара током обматываем контакты изолентой. В крышке пластиковой канистры проделываем отверстие под штуцер гибкого металлического шланга, вставляем фланец и накручиваем на него подводку, используем  для швов.

Отставляем в сторону канистру и займемся металлопластиковой трубой. Берем шуруповерт или дрель и проделываем по всей длине трубы отверстия до 5 мм на расстоянии 5–8 см друг от друга. После окончанию перфорирования сворачиваем трубу в кольцо чуть меньше дна бочки и помещаем ее на дно мини-бани отверстиями вверх. Теперь просверливаем отверстие в нижней части фитобочки под диаметр гибкой подводки, продеваем через него металлическую трубку и соединяем ее с металлопластиковой трубой фитинг-тройником. На финальном этапе закрепляем термометр внутри бочки, а электронное табло фиксируем снаружи.

Все готово, тестируем свой парогенератор. Наливаем в канистру воду и вставляем вилку в розетку. Вода начнет нагреваться, и в бочке появится пар. Не забывайте посматривать на термометр, чтобы система не перегревалась, и следите за уровнем жидкости в канистре, вовремя подливая воду.

Старая скороварка и электрический чайник – что из них смастерить?

В гараже частного дома или дачи всегда найдется хлам, который можно применить с умом. Например, старая скороварка. Она имеет ряд преимуществ, которые позволяют использовать ее в качестве основы для домашнего парогенератора: герметичная крышка, прочный металл и стравливающий клапан, благодаря которым данная емкость может выдерживать высокое давление.

Для нагревательного элемента рекомендуем воспользоваться электрическим ТЭНом. Можно найти подержанную деталь на блошином рынке или вынуть нагревательный элемент из старого электрического чайника. Теперь отмеряем 1 см от дна соковарки, проделываем два отверстия под ТЭН и фиксируем его при помощи болта и гайки. А чтобы обеспечить герметичность и предотвратить течь, рекомендуем проложить термостойкие силиконовые прокладки снаружи и внутри крепления.

Парогенератор можно сделать из ненужного хлама

Парогенератор можно сделать из ненужного хлама

Далее делаем подводку воды в парогенератор. Для этого проделываем в дне скороварки, обязательно под нагревательным элементом, отверстие под медную трубку, фиксируем ее и заделываем швы герметиком. Чтобы обеспечить непрерывную подачу воды и при этом не подсоединять установку к водопроводу, сооружаем следующую несложную конструкцию. Устанавливаем рядом с будущим парогенератором емкость такого же размера, ко дну прикрепляем поплавковый кран механического типа, который при уменьшении воды в скороварке будет подливать необходимое количество жидкости. Работа основывается на принципе сообщающих сосудов. С помощью гибкого шланга соединяем емкость с медной трубкой парогенератора.

Теперь проделываем отверстие в крышке для отвода пара. Подбираем подходящий шланг и при помощи резьбового соединения надежно фиксируем его. Убедившись, что нет течи, и обеспечив одинаковое количество воды в сосудах, можно подключать систему к электросети. Если начал выделяться пар – все сделано правильно.

Парообразователь из газового баллона – тонкости рабочего процесса

К созданию парогенератора из газового баллона следует подойти с осторожностью, так как данная установка будет работать под большим давлением. Газовый баллон слегка переконструируем, но для начала его нужно подготовить. Объем баллона подбираем в зависимости от желаемого количества объема пара и помещения, куда он будет его подавать. Выпускаем из него весь газ, выкручиваем латунный клапан и тщательно промываем баллон теплой водой с использованием моющего средства. Мойку продолжаем до тех пор, пока полностью не исчезнет запах газа, после чего тщательно высушиваем баллон.

Установка нагревательного элемента

Установка нагревательного элемента

Далее подбираем нагревательные элементы, учитывая, что на 10 л жидкости потребуются ТЭНы мощностью 3 киловатта. Монтируем их в нижней части баллона, помним, что давление будет высоким, поэтому делаем такое крепление, чтобы оно выдерживало нагрузку не менее 6 атмосфер. Передвигаемся к верхней части баллона, проделываем отверстия под четыре трубки, куда на резьбовое соединение будут накручены приборы автоматики, клапан сброса давления и заправки воды. После этого отступаем 10 см от верхнего края баллона и монтируем сбоку трубку с шаровым краном, необходимым для контроля уровня жидкости. Когда вода начнет капать с него, это означает, что она достигла максимальной отметки, и ее подачу необходимо прекратить. Далее дорабатываем латунный клапан.

Распиливаем его пополам, убираем верхний стержень, рассверливаем 15 мм отверстия, нарезаем резьбу и накручиваем шаровой кран для отбора пара. Финальный этап – установка манометров для контроля давления и температуры, которые соединяют вместе. Как они работают? Когда показатели достигнут предельно допустимой нормы, нагрев автоматически отключится. В качестве нагрузки будет использоваться втягивающая катушка магнитного пускателя. Подсоединение установки проводим при помощи паропровода. На этом все. Парогенератор для бани, сделанный своими руками, готов.

Куда поместить установку и как избежать поломки?

Парогенератор должен располагаться вблизи парилки, но в отдельном помещении. Оно должно быть сухим и вентилируемым. При этом длина до помещения, где расположен парогенератор, должна быть минимальной. Во избежание короткого замыкания и возгорания следите за тем, чтобы не образовывался конденсат и водяные карманы.

Если все моменты были учтены, то парогенератор прослужит вам долго. Чаще всего его поломка происходит из-за повышенной жесткости воды с содержанием примесей тяжелых металлов (железа, хрома), а также хлора и соли. Чтобы избежать поломок, советуем установить фильтры тонкой чистки, проводить чистку установки лимонной кислотой. Также не забывайте сливать остатки воды из парогенератора, чтобы внутри меньше образовывались налет, накипь и ржавчина.
