Поиском новых источников топлива занимаются многие профильные НИИ различных стран. Параллельно с освоением нетрадиционных видов энергии в последнее время стали активно внедряться энергосберегающие технологии. Среди перспективных направлений в этой области — использование отходов индустрии и сельского хозяйства.

Пеллеты являются топливным продуктом, который стал отличным подспорьем в хозяйствах, где активно перерабатывается древесина и зерновые культуры.

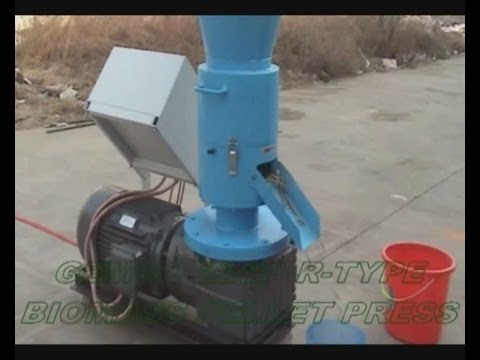

Видео обзор самодельного гранулятора для изготовления пеллет

Сырьевая база

Изготовление пеллет своими руками основано на принципе формирования небольших цилиндрических гранул диаметром 5-10 см и длиной 5-6 см из следующих видов сырья:

  • Торф
  • Некондиционная древесина и отходы деревообработки (щепа, опилки, стружка)
  • Отходы посевных культур (солома, лузга)

Пеллеты – топливо намного экологически чище, чем мазут или уголь. Выброс CO2 в атмосферу незначителен. Однако при использовании сырья для производства пеллет нужно обращать внимание на возможное присутствие в нем токсичных веществ.

Технология изготовления пеллет

Технологическая цепочка производства топливных гранул очень короткая. Изготовление пеллет своими руками сводится к двум основным этапам: подготовительный и производственный.

Подготовительный этап

Сюда включается:

  1. Сортировка сырья по видам
  2. Удаление из фракций инородных предметов
  3. Просеивание
  4. Сушка

Влажность массы должна быть в пределах 8-12 %. Этот показатель сохраняется для гранул, чтобы обеспечить им высокую теплотворность.

Производственный этап

Готовую фракцию засыпают в приемный бункер, затем она попадает в пресс гранулятора. При спрессовывании масса нагревается до температуры 70-90 °С. Лигнин становится мягким и склеивает опилки. Под давлением формируются гранулы. Затем их охлаждают и хранят.

Оборудование

Хозяин, рискнувший делать пеллеты своими руками, окажется перед дилеммой: покупать или делать гранулятор. Первый вариант многие сразу забракуют по трем причинам:

  1. Высокие цены фирменного оборудования.
  2. Низкая рентабельность.
  3. Дефицитность товара.

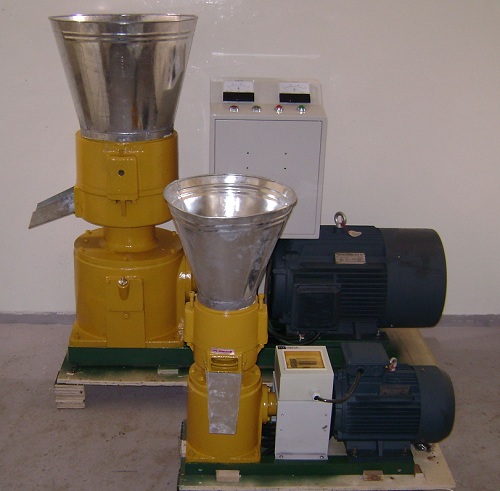

Остается второе. Прежде, чем приступить к работе, необходимо определиться с выбором типа гранулятора. Он бывает с плоской матрицей и с кольцеобразной .

Гранулятор с плоской матрицей является менее затратным и проще в изготовлении. Рассмотрим его как предпочтительный вариант.

В основном весь процесс сводится к проведению сборочных операций, а отдельные узлы, из которых он состоит, покупают. Необходимо будет позаботиться о наличии следующих модулей:

  1. Электродвигатель
  2. Редуктор
  3. Исполнительный механизм
  4. Трансмиссия

пеллеты своими руками

Некоторые детали можно сделать самому.

Изготовление рамы

Сборка агрегата осуществляется при наличии прочной и жесткой платформы. Это сварная конструкция из профильного проката (швеллер, двутавр, уголок). Применяют , резку с помощью болгарки и дрель для сверловки крепежных отверстий. Если установка планируется мобильного типа, то в углах основания рамы варятся проушины для крепления колес.

Рабочий узел гранулятора

Исполнительный механизм представляет собой цилиндрическую емкость, состоящую из двух секций. В одной из них крепится диск-матрица и пара специальных шестеренок, сидящих на общем горизонтальном валу. Цилиндрическая емкость соединяется цепной трансмиссией с электродвигателем через редуктор.

гранулятор для изготовления пеллет

Матрицу выкраивают из металлического листа толщиной 8-10 мм. Сквозные отверстия с конусообразной поверхностью и меньшим диаметром, равным диаметру пеллет, придают им форму цилиндра при сжатии массы сырья. Диск крепится на вертикальном валу редуктора с помощью шпоночного соединения. Создание необходимого рабочего давления для производства гранул обеспечивается червячной парой, установленной в цилиндре.

Как работает установка

Когда агрегат собран, изготовить пеллеты своими руками уже не представляется большой сложностью. В приемную часть цилиндра засыпается готовая масса. Попадая в рабочую зону, она продавливается через матричное отверстие.

В результате опилки приобретают размер и форму цилиндров необходимой плотности. Затем извлекаются из накопителя и отправляются на сушку.

Гранулятор такой конструкции с успехом может быть применен на небольших деревообрабатывающих и зерноочистительных предприятиях.

Видео интсрукция по изготовлению пеллет своими руками
